一、防爆液体定量控制系统

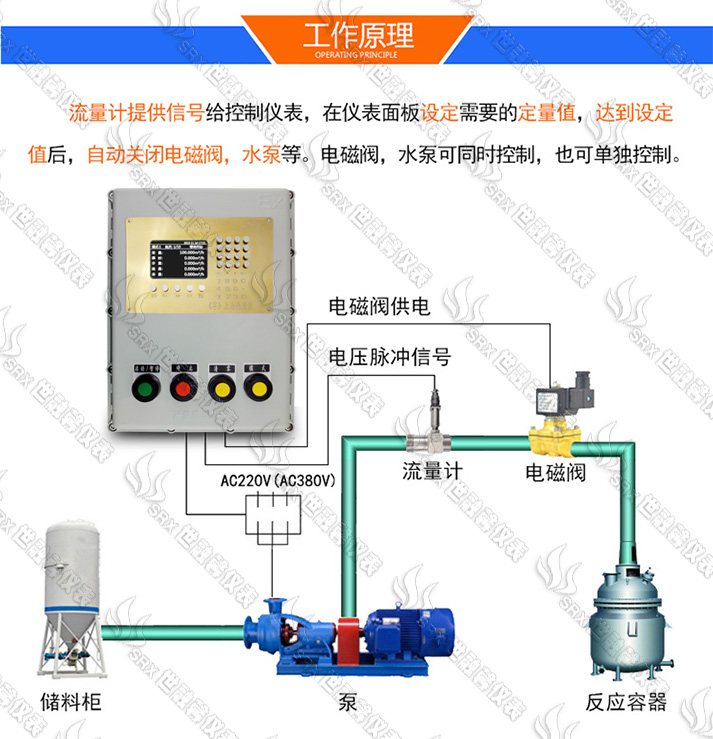

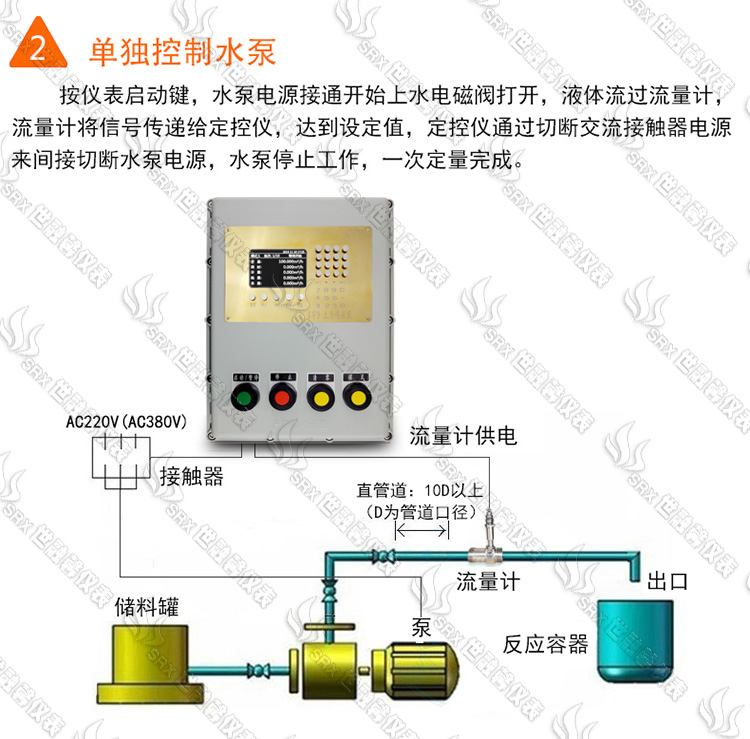

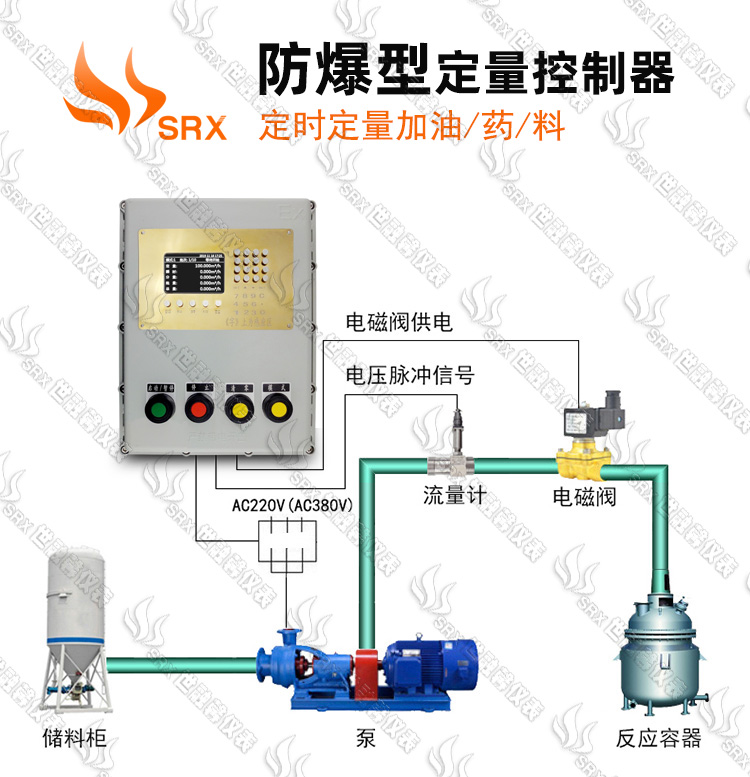

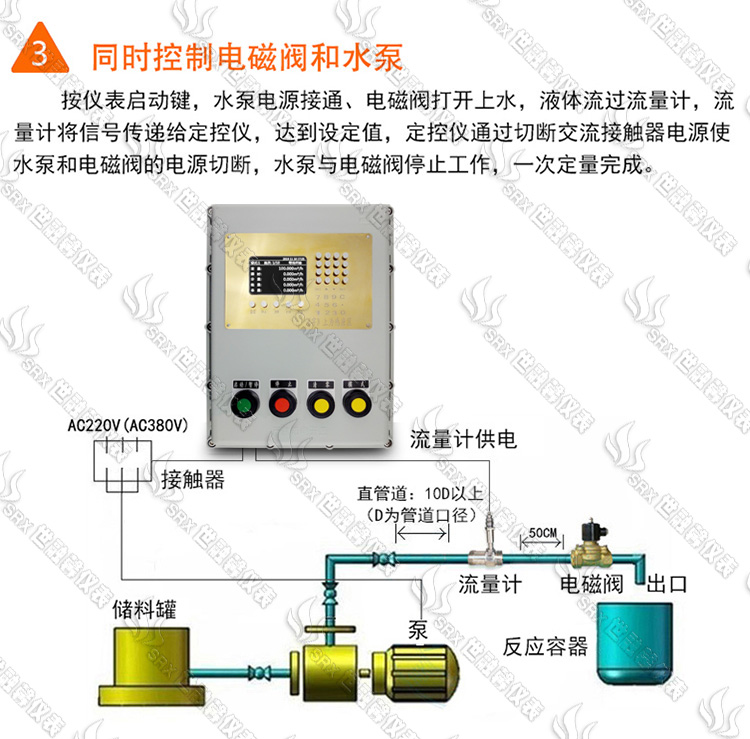

         防爆液体定量控制系统主要用在定量一些易燃易爆的介质，或者一些易燃易爆的环境中使用，防爆液体定量控制系统包含：防爆定量控制系统、防爆型流量计、防爆型阀门、还需要一个防爆的水泵一套系统来组成。下面有工作示意图

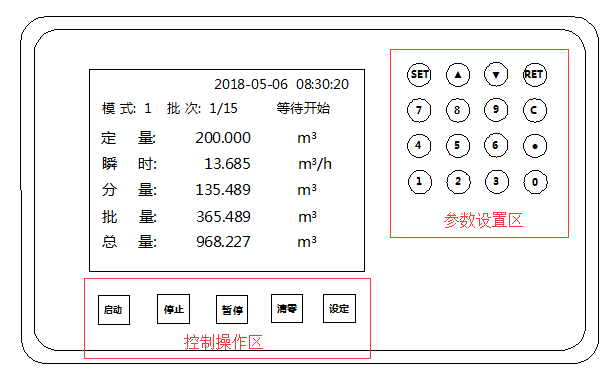

二、防爆液体定量控制系统按键介绍

        按键在仪表面板上分两组： 控制操作区、 参数设置区。

        控制操作区：

       【启动】 ：控制系统开始执行定量灌装。

       【停止】 ：强制停止灌装，结束本批次定量灌装。

       【暂停】 ：灌装进行时可通过暂停键暂停灌装，再次按下暂停键继续

         灌装，直到达到定量值自动停止。

       【清零】 ：批量数据清零。

       【设定】 ：在停止状态下，按下设定键可快速修改当前工作模式的定量值参数。

          参数设置区：

       【SET】 ：进入菜单，在重新设置参数后作为确认按钮。6

       【▲】【▼】 ：光标移动。

       【RET】 ：返回上一菜单。

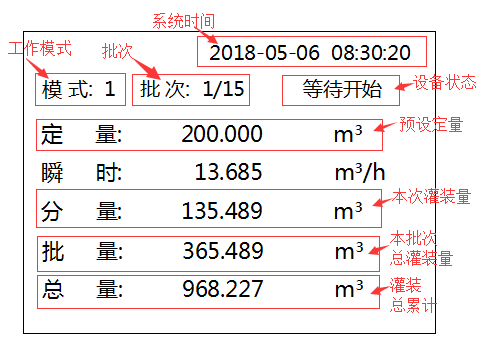

三、防爆液体定量控制系统运行界面操作

     等待开始：设备等待启动指令。

     正在灌装：设备在运行状态。

     暂 停：设备暂停阶段，再次按下暂停键继续运行。

     停 止：设备运行后变为停止状态。

     流量异常：设定时间内瞬时流量小于预定值。


四、定量监控系统的参数：


名称	配置
供电电源	AC220V/50HZ 5W
屏幕	3.5 英寸液晶显示（480*320 像素）
输入信号	流量脉冲： 0 ~ 5KHZ 低电平≤1V，高电平≥5V 流量模拟信号：4-20ma 流量串口信号：9600bits/s
输出信号	3 路继电器输出 触点容量 220VAC 5A 30VDC 5A
交互方式	7 种档位模式选择 0---6 档位 4 个开关量回讯 启动、停止、暂停、清零 1 个开关量状态检测
对外供电	一路 DC24V 0.2A ， 一路 DC24V 1A
显示方式	3.5 寸工业显示屏（细腻黑白色），汉字显示
按键结构	16 个设置按键，5 个功能按键
精 度	检测精度与所选用的仪表有关 脉冲信号输出的流量计无采集误差 模拟信号输出的流量计采集误差<0.1% 串口信号输出的流量计无采集误差 阀门控制定量精度 0.2%
设定量	7 种定量模式，多种批次、定量值、提前量工作模式快速切换
时钟误差	± 2 秒/天
通 信	一路打印票据接口，另一路 RS485（选配）与定量灌装软件通信  支持 modbus RTU 协议
使用条件	环境温度：--20℃～70℃  空气相对湿度 < 95%（无凝结）
尺寸	外形尺寸：164*102*75.5 安装尺寸：156*92

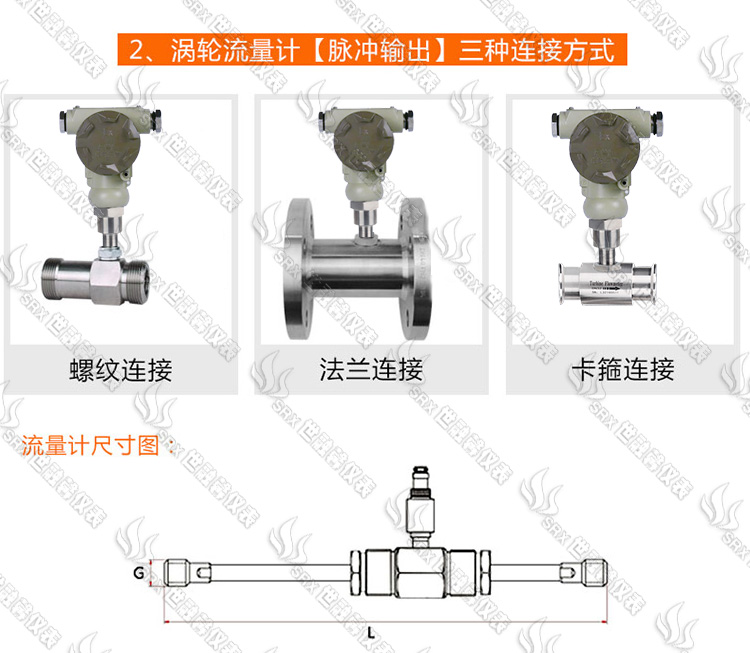

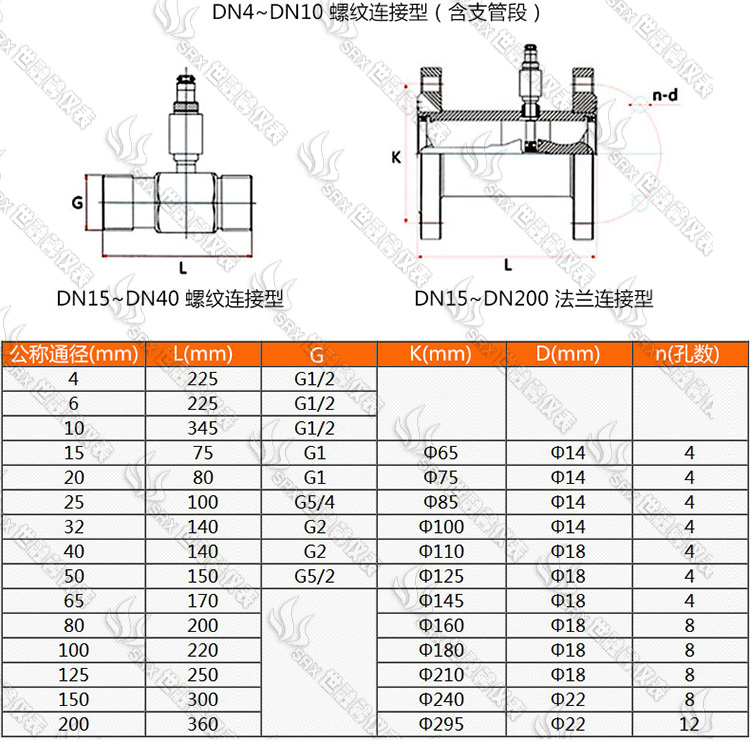

五、流量计选着参数
