 一、定量监控系统的介绍:
       智能液晶流量定量控制仪(又称:批量灌装控制器,以下简称定量控制系统),是我公司在结合国内外石油化工、液体物料、物位物料等多方面定量控制经验的基础上开发的专业智能定量控制产品。它是以工业级 ARM 内部 CPU为核心的智能化仪表,具有精度高、响应快、易操作、功能多样的特点。可实现与流量计、液位开关、温度计、物位计、称重计、控制电磁阀门、泵体组成完整的单机控制系统;可与微机电脑连接实现分布式物流控制系统,实现远程监控,数据共享。适用于石油、化工、农业、医药、食品等行业的定量灌装、定量打/加料、装料、配料、排料、分料、加气等自动化控制系统。

二、定量监控系统的结构图:

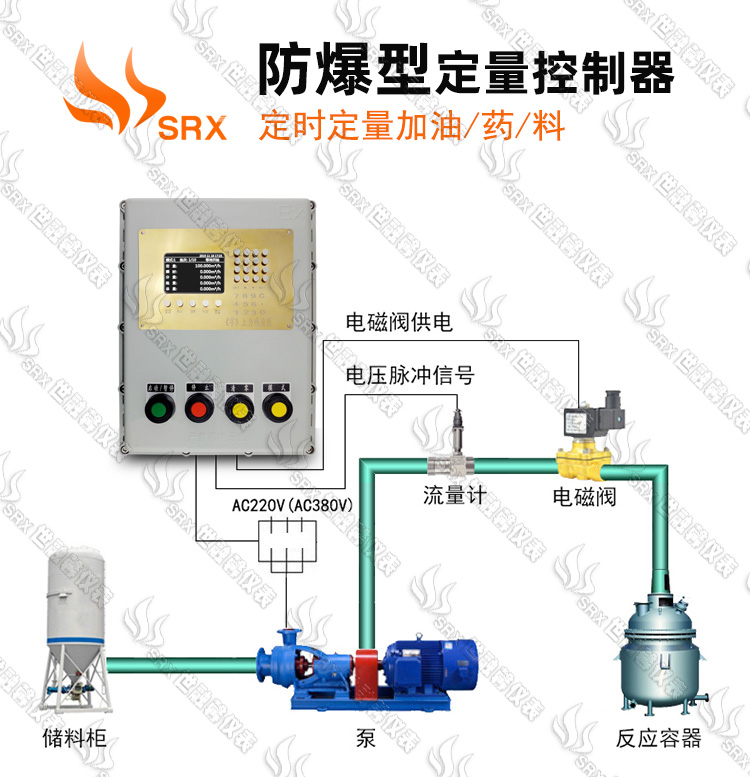

定量控制系统中配件结构图
三:定量监控系统的参数:

名称 配置
供电电源 AC220V/50HZ 5W

屏幕 3.5 英寸液晶显示(480*320 像素)
输入信号  流量脉冲: 0 ~ 5KHZ 低电平≤1V,高电平≥5V
流量模拟信号:4-20ma
流量串口信号:9600bits/s

输出信号  3 路继电器输出 触点容量 220VAC 5A 30VDC 5A

交互方式  7 种档位模式选择 0---6 档位
4 个开关量回讯 启动、停止、暂停、清零
1 个开关量状态检测
对外供电 一路 DC24V 0.2A , 一路 DC24V 1A

 显示方式  3.5 寸工业显示屏(细腻黑白色),汉字显示

按键结构  16 个设置按键,5 个功能按键

精 度  检测精度与所选用的仪表有关
脉冲信号输出的流量计无采集误差
模拟信号输出的流量计采集误差<0.1%
串口信号输出的流量计无采集误差
阀门控制定量精度 0.2%

设定量 7 种定量模式,多种批次、定量值、提前量工作模式快速切换

时钟误差 ± 2 秒/天
通 信 一路打印票据接口,另一路 RS485(选配)与定量灌装软件通信
 支持 modbus RTU 协议

使用条件 环境温度:--20℃~70℃
 空气相对湿度 < 95%(无凝结)

尺寸  外形尺寸:164*102*75.5
安装尺寸:156*92

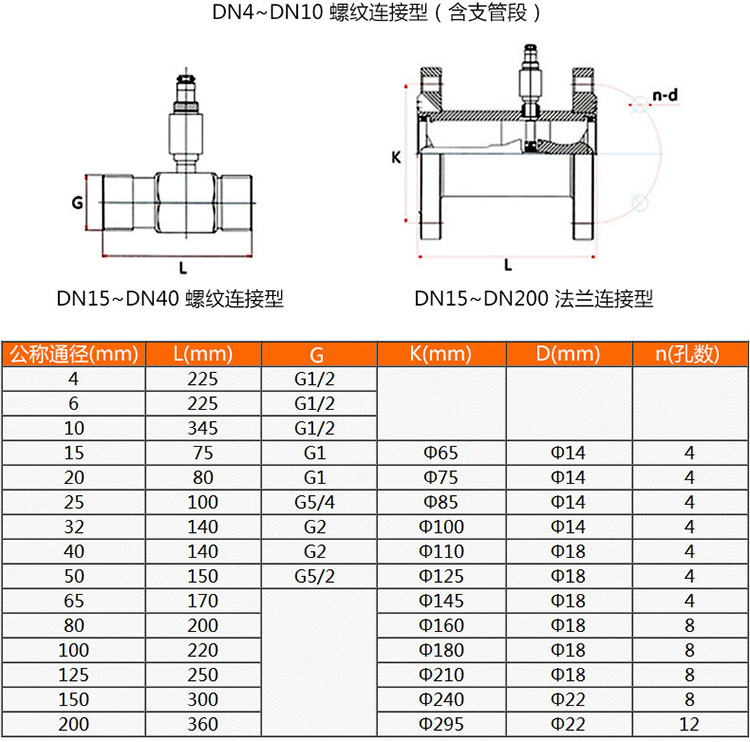

定量控制系统中流量计的尺寸图
