流量定量控制系统中流量仪表作用

时间:2019-09-11 浏览:

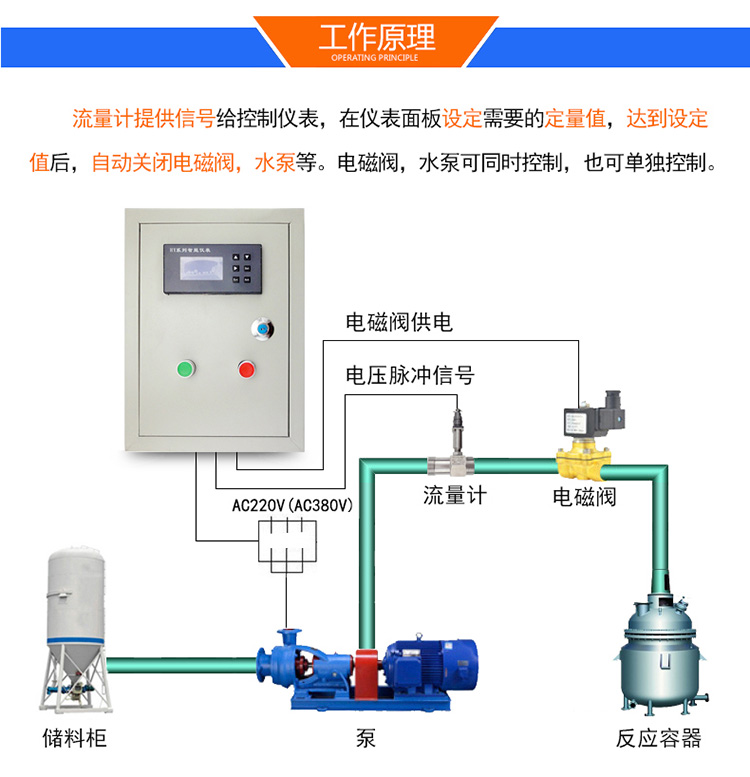

流量仪表广泛应用于流量定量控制,流量仪表在流量定量控制中的作用是对密封管道中的流体流量进行检测,必要时还将流量测量仪表与调节仪表、执行器等组成调节系统,将流量稳定在合适的范围,从而实现过程的稳定性。流量测量仪表在流量定量控制中担当这样一个特定的任务,因此需要满足一下一些要求。



1、性能稳定



①流量测量仪表的输出应具备良好的稳定性,如果流量信号本身有噪声,应可通过表内的阻尼调整,使示值稳定到便于读数。在与调节器组成调节系统时,应使调节器输出无明显振荡。



②流量测量仪表表示值的环境温度影响应在规定的技术指标范围内。



③仪表应具有良好的长期稳定性。



2、可靠性要求



①仪表应具有高度的可靠性.现代工业装置趋向于大型化的连续过程,仪表故障容易导致过程的不稳定,而对安装在管道上的流量计一旦发生故障,又不可能为了修理特地将流程停下来,因此仪表制造和系统设计都要首先考虑可靠性,包括用于温度补偿的热电阻的可靠性。有些仪表制造商对相比之下容易发生故障不便维修的部件实行双重化。也有一些制造商设计了在不断流条件下更换传感器的方法。有的电磁流量计制造商提供了不断流更换电极的方法和工具,这些都为提高可靠性创造了良好的条件。



②故障诊断。仪表一旦发生故障,故障诊断部分应能自动提示发生故障的部位和故障性质,以便维修者缩短排除故障的时间。在仪表数字通信的方法将诊断信息送入计算机后,计算机可对仪表的运行状况进行监视,在仪表故障时发出报警信号,并显示故障内容,甚至采取必要的安全措施。



3、抗干扰能力强



①抗振动干扰能力。

流量传感器大多安装在管道上,现场环境条件较恶劣,其中振动式一大干扰,所以流量传感器、转换器等都应有较强的抗干扰能力。有些涡街流量计和科里奥利质量流量计就是因为抗振动干扰能力不够理想,在现场用不好,出现“无中生有”和“示值偏高”等现象。



②抗射频干扰能力。

在安装流量计的工业现场有多种干扰源,例如厂房内的行车开过,铲车开过或附近有人使用对讲机,都会引起某些流量测量仪表示值升高,这是因为行车中的电器、铲车的火花塞发出的射频电磁波,对讲机天线发出的射频电磁波经某些途径进入仪表,干扰其工作。近几年,人们对射频干扰影响开始重视起来。测量仪表增设射频干扰影响指标,并采取很多措施提高抗干扰能力。



4、影响时间短



有许多流量测量仪表与调节器等一起组成调节系统,要求流量测量仪表的响应时间在1s以内。在流量定值调节系统中,流量测量环节的总时间常数如果大于1s,就可能对调节品质产生明显影响,严重时导致系统振荡,无法工作。



5、输出信号的多样性



①模拟输出。

流量测量仪表应有4~20mA的模拟输出,而且应有恒流特性。



②频率输出。

流量变送器(转换器)用频率将流量信号传送到显示仪表或调节器,可以基本不损失精确度,这是这种方法的突出优点。



③数字量输出。

流量测量仪表RS485之类的通信口与计算机连接,在专用软件的支持下,不仅可将流量测量仪表测量到的各种参数传送到计算机,将故障信息和有关组态数据、表征仪表状况的有关数据传送到计算机,而且可以通过计算机在控制室修改现场仪表的组态,进行检查、校验、维护和管理等各项工作。
